現代の製造および製造の分野では、不規則な形状の材料を精密に切断する需要が高まっています。自動車、航空宇宙、建築、芸術などの業界は、複雑な形状を高精度で処理できる切断ソリューションを常に求めています。頻繁に脚光を浴びるテクノロジーの 1 つは、3 軸ウォータージェットです。 3 軸ウォータージェット システムのサプライヤーとして、「3 軸ウォータージェットは不規則な形状の材料を切断できますか?」という質問をよく受けます。このブログ投稿では、この質問について詳しく検討し、不規則な形状の材料を切断する際の 3 軸ウォータージェットの機能、制限、および用途を掘り下げていきます。
3 軸ウォータージェット切断の基本を理解する
不規則な形状の切断の問題に入る前に、まず 3 軸ウォータージェットとは何かを理解しましょう。 3 軸ウォータージェットは、多くの場合研磨材と混合された高圧の水流を使用して、さまざまな材料を切断する切断機です。 「3 軸」とは、X、Y、Z 軸の 3 つの移動方向を指します。 X 軸と Y 軸により平面上での水平移動が可能になり、Z 軸によりカッティング ヘッドの垂直高さが制御されます。
ウォータージェット切断の原理は比較的シンプルですが強力です。通常 30,000 ～ 90,000 ポンド/平方インチ (psi) の範囲の圧力を持つ高圧水が小さなオリフィスを通って押し出され、微細な高速水流が生成されます。研磨粒子を水流に追加すると、切断力が大幅に向上し、ウォータージェットで金属、石、ガラスなどの硬い材料を切断できるようになります。
3軸ウォータージェットによる異形切断能力
1. 精度と柔軟性
3 軸ウォータージェットの主な利点の 1 つは、切断時に高精度を達成できることです。最新の 3 軸ウォータージェットで一般的に使用されているコンピューター数値制御 (CNC) システムにより、切断パスの非常に正確な制御が可能になります。これは、複雑で不規則な形状であっても、多くの場合±0.005 インチ (±0.127 mm) という厳しい公差で高精度に切断できることを意味します。
3 軸ウォータージェットの柔軟性も大きな利点です。切断プロセスは非熱的です。つまり、レーザー切断やプラズマ切断などの従来の切断方法のような熱影響部 (HAZ) がありません。そのため、プラスチック、複合材料、一部の金属など、熱に弱い材料の切断に最適です。さらに、ウォータージェットは軟質ゴムから硬質チタンまで幅広い材料を切断できるため、さまざまな業界で多用途のツールとなっています。
2. カスタム設計の形状の作成
カスタム設計の部品や製品を必要とする業界にとって、3 軸ウォータージェットは状況を大きく変える可能性があります。 CAD (コンピューター支援設計) ソフトウェアの助けを借りて、デザイナーは切断したい不規則な形状の詳細な 2D デザインを作成できます。これらの設計はウォータージェットの CNC コントローラーにインポートされ、正確な経路に沿ってカッティング ヘッドをガイドして目的の形状を作成します。
これは、コンポーネントが複雑な空気力学的形状や人間工学的形状を持つことが多い航空宇宙産業や自動車産業で特に役立ちます。たとえば、航空機の翼や自動車のエンジン部品の製造において、3 軸ウォータージェットは必要な不規則な形状を高精度で切り出すことができ、完璧なフィット感と最適なパフォーマンスを保証します。
不規則な形状の切断における 3 軸ウォータージェットの限界
1. 深さと角度の制限
3 軸ウォータージェットは、平面上で不規則な形状を切断する能力に優れていますが、より深い深さや角度になると、いくつかの制限があります。 3 軸ウォータージェットの Z 軸の動きは、主に材料表面上のカッティング ヘッドの高さを調整するために使用されます。ただし、深さが大幅に異なる不規則な形状や複雑な 3D 形状を切断する場合、3 軸ウォータージェットは困難を伴う場合があります。
たとえば、深い空洞や急な角度の表面を持つ形状を切断する必要がある場合、3 軸ウォータージェットでは必要なすべての領域に到達できない可能性があります。このような場合、次のようなより高度なウォータージェット システムが必要になります。CNC 3D 5軸ウォータージェット切断機追加の移動軸を提供する、の方が適している可能性があります。
2. 複雑な形状の切断速度
もう 1 つの制限は、非常に複雑で不規則な形状を扱う場合の切断速度です。形状が複雑であればあるほど、切断プロセスは遅くなる可能性があります。これは、精度を確保するために CNC コントローラーがカッティング ヘッドの経路を頻繁に調整する必要があるためです。大量生産環境では、この遅い切断速度が欠点となり、生産時間とコストが増加する可能性があります。
異形材料への 3 軸ウォータージェットの応用
1. 建築とインテリアデザイン
建築およびインテリア デザインの分野では、3 軸ウォータージェットは不規則な形状の装飾要素を作成するために広く使用されています。たとえば、建物のファサード、カウンタートップ、またはパーティション用の石やガラスの複雑なパターンを切断するために使用できます。正確でユニークな形状をカットできるため、デザイナーは創造的なビジョンを実現し、建築環境に優雅さと独自性を加えることができます。
2. 芸術と彫刻
アーティストや彫刻家も 3 軸ウォータージェットの機能の恩恵を受けます。ウォータージェットを使用して、金属、木、石などのさまざまな素材を不規則で抽象的な形状に切断できます。このテクノロジーは新しいレベルの精度と制御を提供し、アーティストがより複雑で詳細な芸術作品を作成できるようにします。
3. 小型部品の製造
不規則な形状の小規模コンポーネントの製造には、3 軸ウォータージェットが一般的な選択肢です。エレクトロニクスや宝飾品の製造などの業界では、多くの場合、小さくて複雑な部品を高精度で製造する必要があります。 3 軸ウォータージェットはこれらのコンポーネントを正確に切断し、最終製品の品質と機能を保証します。
他のウォータージェットシステムとの比較

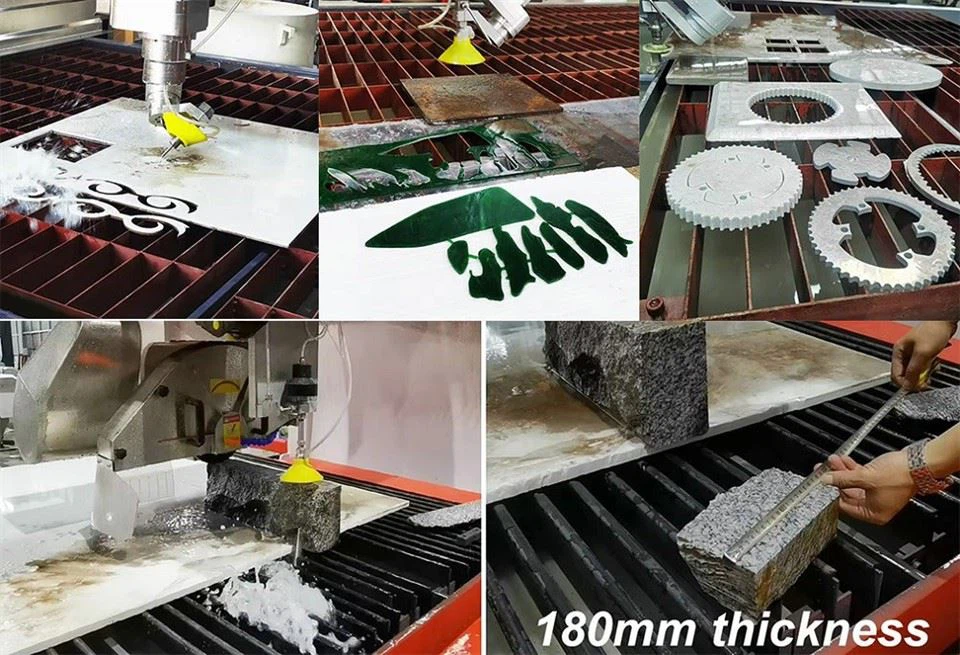

不規則な形状の切断を検討する場合、3 軸ウォータージェットを他のタイプのウォータージェット システムと比較することが重要です。たとえば、ウォータージェットタイル切断機通常は比較的単純な形状のタイルを切断するために特別に設計されている場合があります。このような規則的な形状では高速切断が可能ですが、より複雑で不規則な形状を処理する柔軟性に欠ける可能性があります。
一方、5軸ウォータージェット切断砥石機追加の移動軸を提供し、より複雑な 3D 切断を可能にします。 3 軸ウォータージェットよりも効果的に、さまざまな深さと角度で材料を切断できます。ただし、初期購入価格と維持費の両方でコストが高くなります。
結論: 不規則な形状に対する 3 軸ウォータージェットの実行可能性
結論として、3 軸ウォータージェットは確かに不規則な形状の材料を切断することができます。その精度、柔軟性、幅広い材料を扱う能力により、多くの業界にとって貴重なツールとなっています。ただし、特に複雑な 3D ジオメトリを扱う場合や大量生産シナリオでは、いくつかの制限もあります。
平面上で不規則な形状を切断する必要がある業界、または深さの変化がわずかしかない不規則な形状を切断する必要がある業界では、3 軸ウォータージェットが費用対効果が高く、効率的なソリューションとなります。ただし、非常に複雑な 3D 形状を切断する必要がある場合は、より高度なウォータージェット システムへのアップグレードを検討する必要があるかもしれません。
3 軸ウォータージェット システムのサプライヤーとして、当社はお客様に最高の切断ソリューションを提供することに尽力しています。小規模のアーティストであっても、大規模な製造業者であっても、当社は 3 軸ウォータージェットがお客様の特定のニーズに適した選択であるかどうかを判断するお手伝いをいたします。当社の 3 軸ウォータージェット製品についてさらに詳しく知りたい場合、または切断要件について相談したい場合は、詳細な相談のためお気軽にお問い合わせください。切削目標の達成に向けて、皆様と協力できることを楽しみにしています。
参考文献
- 「ウォータージェット切断技術: 原理と応用」ジョージ P. サケラリオ著
- 「Advanced Manufacturing Processes」（ジョン・A・シェイ編）
- 市場調査会社によるウォータージェット切断技術に関する業界レポート
